主要技術參數：

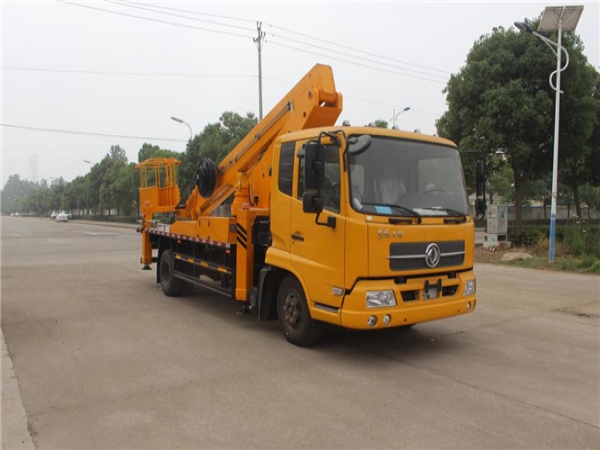

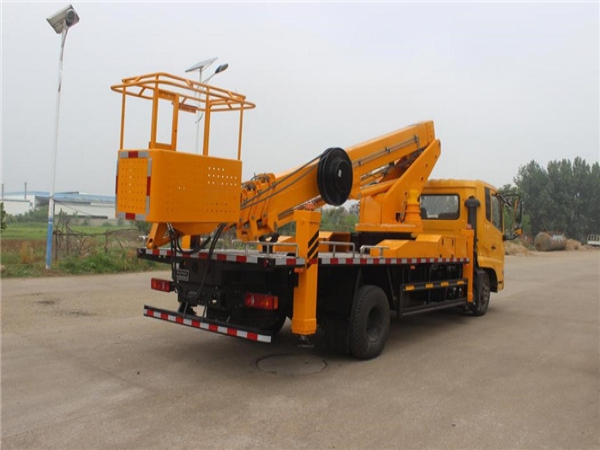

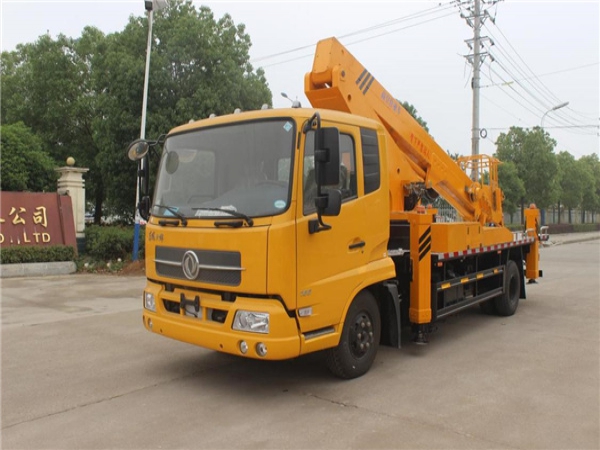

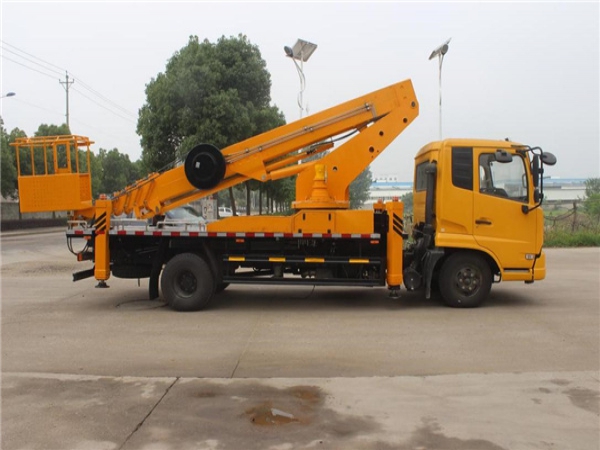

SCS5**JGKDFH6型高空作業車主要技術參數 | ||||
類別 | 項目 | 單位 | 數據 | |
尺寸參數 | 總長 | mm | 8600 | |
總寬 | mm | 2350 | ||
總高 | mm | 3550 | ||
質量參數 | 乘坐人數（含駕駛員） | 人 | 3 | |
總質量 | kg | **00 | ||
主要性能參數 | 工作平臺額定載荷 | kg | 220 | |
**大作業高度 | m | 26 | ||
**大作業高度時作業幅度 | m | 3.6 | ||
**大作業幅度 | m | 16 | ||
**大作業幅度時作業高度 | m | 5.36 | ||
支腿跨距 | 橫向 | mm | 4160/4200 | |
縱向 | mm | 4530/4770 | ||
臂架變幅時間 | s | ** | ||
臂架回轉速度 | s/r | 75 | ||
支腿收放時間 | s | 40 | ||
行駛參數 | 前懸 | mm | 1445 | |
后懸 | mm | 1995 | ||
后伸 | mm | 1200 | ||
軸距 | mm | 4000 | ||
**高行駛速度 | Km/h | 99 | ||
**小離地間隙 | mm | 195 | ||
接近角 | . | 18 | ||
離去角 | . | 17 | ||
配置說明
部件名稱 | 簡要說明 |
底盤 | 天錦DFH1**B2 |
發動機 | 康明斯柴油發動機，**大功率118KW，國六排放 |
駕駛室 | 排半帶臥鋪，可乘坐3人，駕駛室配置空調，方向助力 |
圍板及走臺板 | 不銹鋼圍欄及防滑走臺板 |
取力系統 | 氣動操作 |
工作平臺 | 1500x700x1150 |
臂架形式 | 五節五邊型工作臂，同步伸縮 |
回轉裝置 | 360度連續回轉 |
支腿 | 前V后H型，單獨可調 |
操作 | 工作平臺和地面遙控器電氣操作 |
**系統 | 電液比例**系統，也可選裝負載比例系統，實現雙動作同步，實現無級調速 |
調平系統 | 液壓自動調平 |
基本功能及配置
